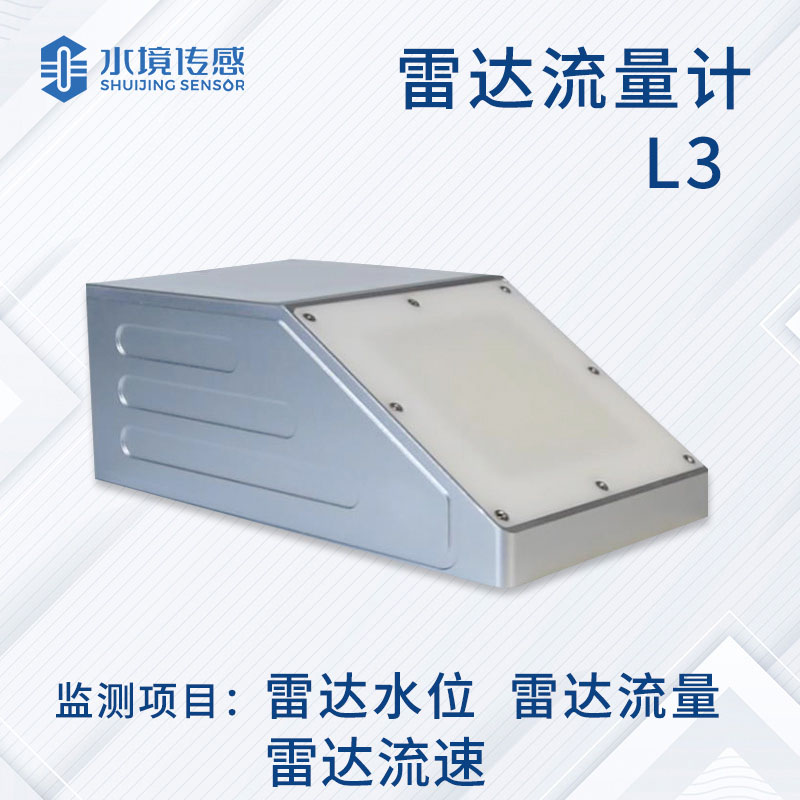

【SJ-L3】【雷達流量計生產廠家，環境監測設備供應商，選山東水境，品質有保障！】

一、系統構成

一般由雷達探頭、控制器及相關軟件等部分構成 。其中，雷達探頭負責發射和接收雷達波信號；控制器用于處理信號、計算流速和流量等數據，并進行相關控制；軟件則可實現數據的顯示、存儲、分析以及

與其他系統的交互等功能.

二、工作原理

1. 測量水位：雷達水位計通過發射雷達波，雷達波遇到水面后反射回來，根據波的傳播時間和速度，計算出雷達探頭到水面的距離，從而得到水位高度.

2. 測量流速：利用多普勒效應，雷達流速儀向水面發射電磁波，當電磁波遇到運動的水面時會發生散射并形成回波。由于接收到的回波頻率相對于發射頻率發生了一定偏移，通過多普勒頻率方程可求得水面流速。

通常，一個運動目標會在雷達傳感器產生一個低頻輸出信號，此信號的頻率取決于移動速度，幅度取決于安裝距離、反射率以及運動目標的尺寸大小.

3. 計算流量：在獲取水位和流速數據后，結合預先在控制器中設置的渠道參數或斷面形態等信息，利用速度面積法，即流量等于流速與過流面積的乘積（ ，其中 為瞬時流量，為流速，為過流面積），計算出

斷面的流量.

三、雷達流量計功能特點

1. 非接觸式測量：無需與被測流體直接接觸，不會對流體造成污染，也不受流體物理性質如粘度、腐蝕性、高溫高壓等的影響，特別適用于危險或強腐蝕性介質的測量，還可避免因接觸式測量帶來的傳感器磨損、

堵塞等問題.

2.高精度測量：具有較高的測量精度，流速測量精度可達 ±0.01m/s-±0.05m/s，測距精度可達 ±1mm，能夠滿足大多數實際應用中對流量測量精度的要求.

3. 適應多種環境：微波雷達不受溫度梯度、壓力、空氣密度、風或其他氣象環境條件的影響，且部分雷達流量計采用線性極化技術，具有良好的抗雨雪能力，可在惡劣的天氣和復雜的工況下正常工作.

4. 測量范圍廣：流速測量范圍一般為 0.1m/s-15m/s，測距最大量程可達 30m，可滿足不同場景下的水流速度和水位測量需求.

5. 實時監測與數據輸出：能夠?qū)崟r輸出水位、流速和流量數據，可實現對流體流量的動態監測，并及時為用戶提供準確的流量信息，以便進行相應的管理和控制.

6. 自動校準與報警：一些雷達流量計可對斷面進行自動校準，當斷面變化幅度超過設定值時，會發出警報，提示用戶對斷面進行重新率定測量，確保測量結果的準確性.

7. 安裝方便：由于是非接觸式測量，雷達流量計可以安裝在管道外部、罐頂或明渠的側壁、底部等位置，無需中斷工藝流程，且可根據現場條件靈活選擇安裝位置，減少了施工難度和成本.

8. 抗干擾能力強：雷達波具有良好的穿透性，能夠穿透蒸汽、泡沫、粉塵等干擾層，即使在充滿泡沫或含有固體顆粒的液體中也能準確測量。同時，可設置不同發射頻率，在多點近距離探測時，能有效避免

相鄰產品的雷達波束互擾影響.

9. 智能化與遠程監控：部分產品支持 Modbus-RTU 等通信協議，可方便地接入系統，實現數據的遠程傳輸和監控。有的還支持手機藍牙調試，便于現場人員進行維護工作.

四、應用領域

1. 水利工程：用于河流、湖泊、水庫、大壩、水閘等的流量監測，幫助工程師了解工程的運行狀態，為水資源管理、防洪抗旱等提供重要的數據支持，確保水利工程的安全穩定運行.

2. 農業灌溉：可用于渠道、灌溉系統等的流量控制，實現對灌溉用水的精確計量和合理調配，提高水資源的利用效率.

3. 城市給排水：監測城市排水管道的流量，及時發現排水不暢等問題，保障城市排水系統的正常運行；還可為城市污水處理提供流量數據，優化污水處理工藝.

4. 工業生產：廣泛應用于石油、化工、制藥、食品加工、水處理等行業，可對各種液體和漿體的流量進行精確測量和監控，滿足工業生產過程中的流量控制和計量需求.
